Equipos de Encarrilamiento Completos

Modelo FS 80 T

UN EQUIPO  VERSATIL, PRECISO Y SENCILLO DE OPERAR  PARA ENCARRILAR VAGONES Y LOCOMOTORAS DE HASTA 80 TN EN SU PUNTO DE APOYO, DE FABRICACION TOTALMENTE NACIONAL Y BAJO MANTENIMIETO.



DESCRIPCIÓN

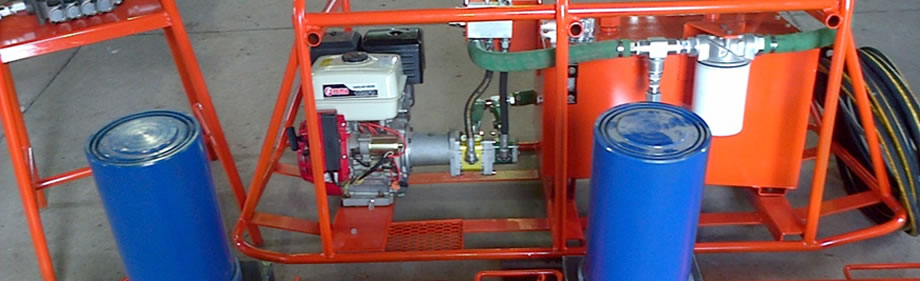

1 Grupo Motor con arranque eléctrico, con bomba de baja y alta para generación de presión hidráulica.
Presión de operación de la bomba 530 BAR
Presión de retorno 80 bar
Tipo de motor 4t
Potencia del motor 6.5 hp
Presión de operación de la bomba 80/530 bar
Dimensiones aproximadas largo 1000 ancho 500 alto 600
Peso aproximado 105 kg (contiene depósito de aceite)



1 Tablero de control (pupitre) con pie de apoyo:
Conformado por 3 válvulas con acoplamientos de cierre rápido para el accionamiento de los cilindros telescópicos  y 1 válvula con acoplamientos de cierre rápido para el accionamiento de los rodillos.
Dimensiones aproximadas  largo 800 mm ancho 700mm alto 1100
Peso aproximado 35 kg



2 cilindros telescópicos hidráulicos 80T, 200 recorrido, de 60 T y 185 de recorrido
Fuerza de elevación (compresión) 1100 /500 kn
Carrera  200mm-185mm
Carrera total aprox. 385 mm
Altura con pistón retraído 434mm
Presión de operación aprox. Con pistón retraído 530 bar
Presión de operación aprox. Con pistón extendido 80 bar
Peso aproximado 25 kg



2 Planchas de base de 80T, para agrandar la superficie de apoyo del pie de cilindro telescopio  hidráulico de 80 T y 385 mm de carrera total
Peso aproximado 19 kg



2  Mangueras hidráulicas de alta presión para la conexión entre el tablero de control y la motobomba
Longitud 10 m
Color negra



2 Pares de mangueras hidráulicas de alta presión para la conexión entre el tablero de control y los cilindros telescópicos
Longitud 10m
Color negra



2 mangueras hidráulicas de alta presión para la conexión entre el tablero de comando y la unidad de desplazamiento Dual
Longitud 10m
Color negra



1 Unión Plancha de Base con pernos de 40 mm, largo 400 mm, ancho 100 mm.
Peso 12 kg.



6 Tambores de aceite hidráulicos de 10 litros cada uno



1 Puente encarrilador de 2,5 m de longitud
Altura 140 mm
Ancho 350 mm
Peso aproximado 120 kg



1 Cilindro Hidráulico doble efecto de 3 pulgadas por 400 mm de recorrido.
 Peso 14 kg.



REFERENCIAS:

EL EQUIPO ES SIMILAR A LOS GATOS MARCA LUKAS (Importados) DE IGUALES PRESTACIONES, INTEGRAMENTE FABRICADO ARGENTINA. ACTUALMENTE NUESTRAS UNIDADES SE ENCUENTRAN TRABAJANDO EN DIFERENTES LUGARES DEL PAIS.
